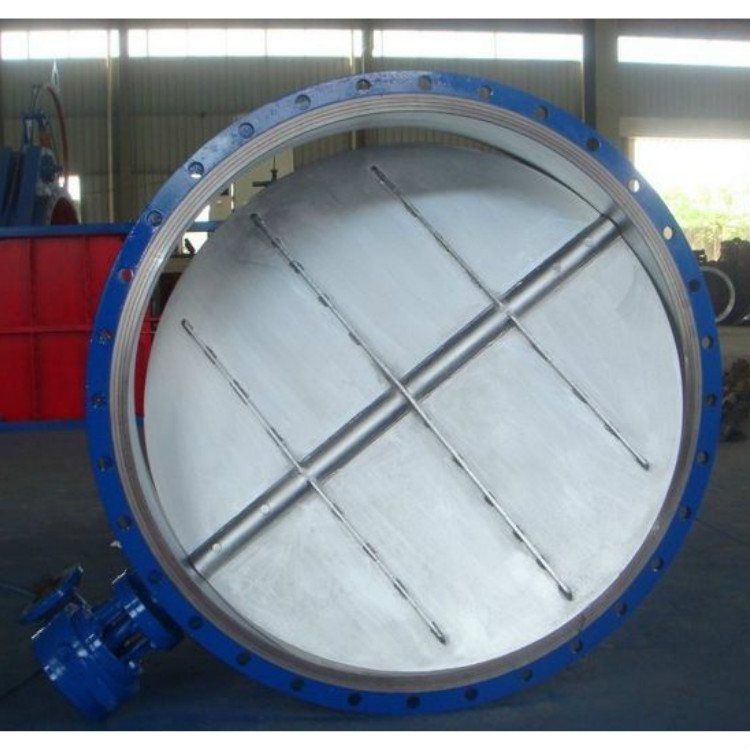

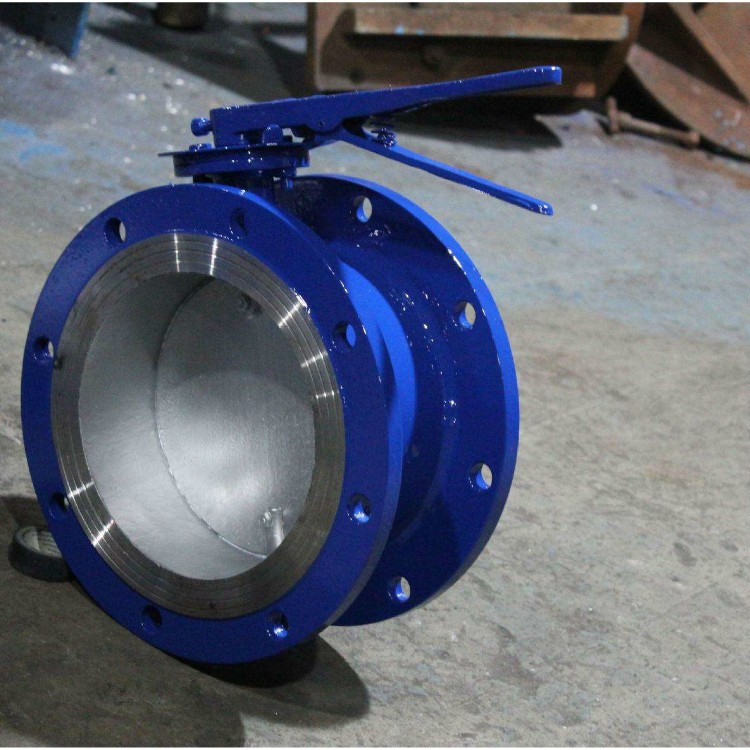

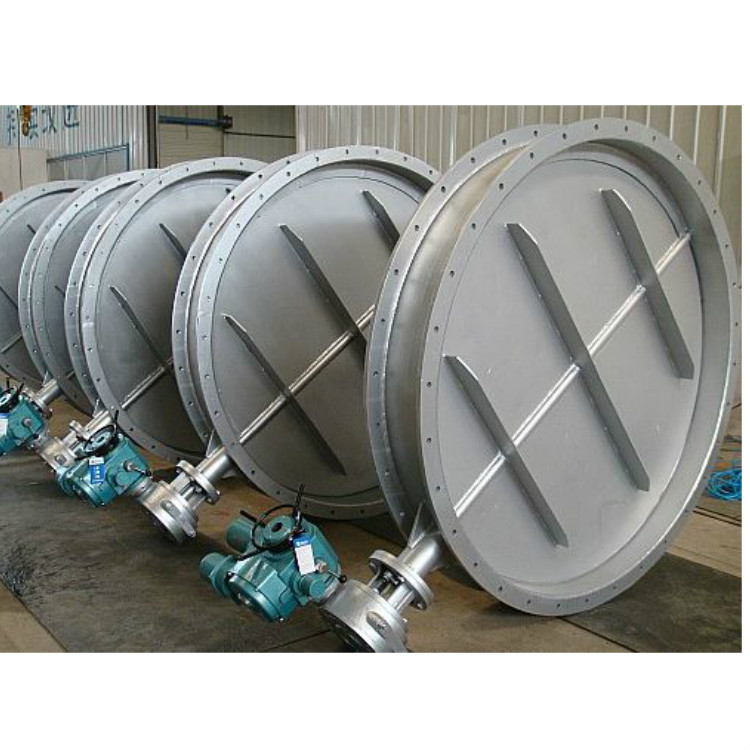

D341W,D41W,D371W,D71W通風蝶閥

下一條：LT371X,LT373H/W美標凸耳式蝶閥

上一條：XD371X信號蝶閥

產品概況應用案例

【閥門用途】

D341H、D341W 型 PN0.5~PN1通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

【閥門特點】

1、通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2、通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。

【結構示意圖】

通風蝶閥結構示意圖

【性能參數】

法蘭連接標準：GB/T9115
公稱壓力：0.1MPa
適用溫度：≤300攝氏度
適用介質：空氣、煙氣
泄漏率：≤1%
閥門主體材料：碳鋼、合金鋼
通風蝶閥電動裝置為一、二級兩級傳動，并可手動操作，可實現現場操作和遠距離集中控制的要求。

【外形和連接尺寸】

DN	L	D	D1	b	n-d	H	H1	H2	Lo	L1	L2	L3
200	140	320	280	16	8-17.5	917	530	225	300	140	363	223
250	140	375	335	16	12-17.5	967	550	250	300	140	363	223
300	170	440	395	16	12-22	1027	610	280	300	140	363	223
350	170	490	445	16	12-22	1166	635	320	355	160	460	300
400	190	540	495	16	16-22	1216	670	345	355	160	460	300
450	190	595	550	16	16-22	1276	685	375	355	160	460	300
500	190	645	600	20	20-22	1316	700	395	355	160	460	300
600	210	755	705	20	20-26	1432	752	466	795	160	684	215
700	210	860	810	20	24-26	1532	802	516	795	160	684	215
800	210	975	920	20	24-30	1656	852	580	795	160	684	215
900	250	1075	1020	20	24-30	1756	902	630	795	160	684	215
1000	250	1175	1120	20	28-30	1878	962	695	880	195	738	290
1200	250	1375	1320	20	32-30	2070	1035	795	865	195	738	290
1400	300	1575	1520	20	36-30	2350	1195	915	890	250	701	330
1600	300	1790	1730	24	40-30	2550	1295	1015	890	250	701	330
1800	300	1900	1930	24	44-30	2750	1395	1115	890	250	701	330
2000	300	2190	2130	24	48-30	2950	1495	1215	890	250	701	330
2200	350	2405	2340	24	52-33	3750	1883	1642	1060	303	840	360
2400	350	2605	2540	24	56-33	3950	1983	1742	1060	303	840	360
2600	350	2805	2740	28	60-36	4150	2083	1842	1060	303	840	360
2800	400	3030	2960	28	64-36	4490	2290	1980	1245	385	860	360
3000	400	3230	3160	28	68-36	4690	2390	2080	1245	385	860	360
3200	450	3430	3360	32	72-36	4990	2490	2135	1430	468	870	390
3400	500	3630	3560	32	76-36	5190	2590	2235	1430	468	870	390
3600	550	3840	3770	32	80-36	5390	2690	2335	1430	468	870	390
3800	600	4045	3970	34	80-39	5605	2800	2440	1650	468	1080	450
4000	600	4245	4170	34	84-39	5805	2900	2540	1650	468	1080	450
4200	600	4460	4380	38	88-39	6030	3000	2640	1650	468	1080	450
4500	700	4800	4700	40	96-39	6390	3200	2800	1840	510	1245	510
4600	700	4900	4800	44	100-39	6780	3350	2940	1840	510	1245	510
4800	800	5150	5040	44	104-39	7080	3450	3040	1840	510	1908	510
4850	1200	5305	5200	48	108-39	7760	3600	3120	1900	510	1908	560
5350	1600	5800	5690	50	116-39	7875	3765	3730	1908	560	1908	780

注釋?zhuān)阂陨贤庑纬叽鐬殡妱?dòng)通風蝶閥相關外形尺寸，若欲知其它類型通風蝶閥(比如氣動通風蝶閥、輕型風道蝶閥、自動調節蝶閥、落地傳動通風蝶閥)相關尺寸，可直接聯系廠家！

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、通風蝶閥價格等詳情，請聯系我們，電話：021-56087919
