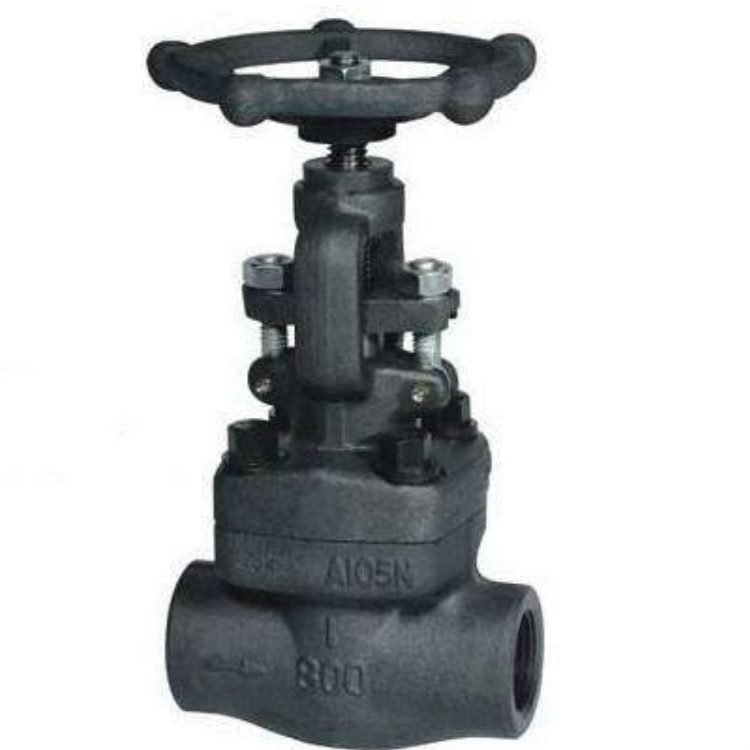

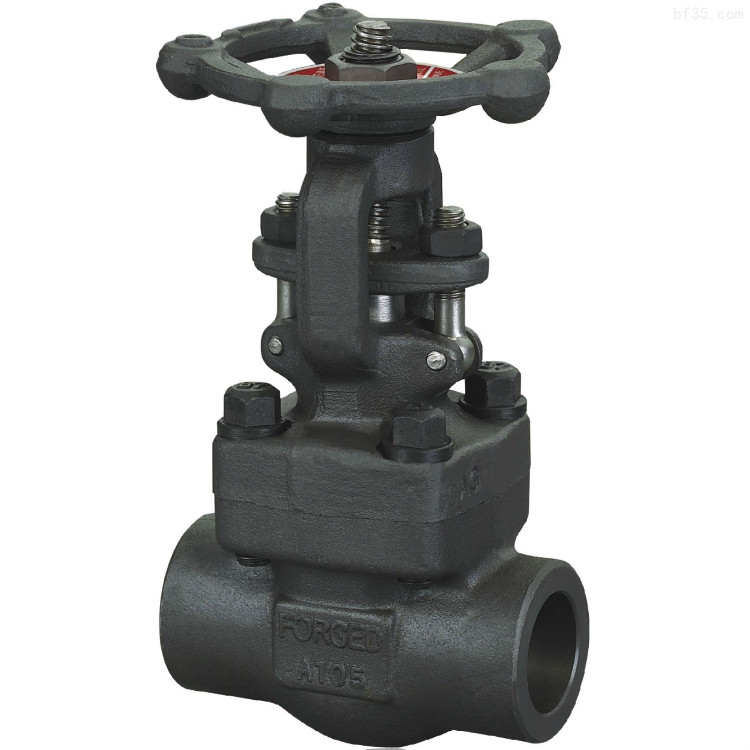

Z11Y鍛鋼內螺紋閘閥,鍛鋼閘閥,內螺紋閘閥

下一條：Z45X(RVHX)暗桿彈性座封閘閥,軟密封閘閥

上一條：Z61Y鍛鋼焊接閘閥,承插焊閘閥

產品概況應用案例

【產品說明】

Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥：手動、內螺紋連接、明桿楔式單閘板，Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金，公稱壓力 PN25~PN160，閥體材料為碳素鋼（Z11H-25~63 Z11Y-25~160）、鍛鋼（Z11H-100~160）、鉻鉬鋼（Z11Y-25I~63I）、鉻鎳鈦不銹鋼（Z11Y-25P~160P）的閘閥。

【產品性能參數】

Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z11H-25	25	2.5	≤425	水、蒸汽、油品
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450
Z11H-160	160	16	≤450
Z11Y-25	25	2.5	≤425	水、蒸汽、油品
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蝕性介質
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10.0
Z11Y-160P	160	16.0

返回頁首 ⇑

【產品零部件材料】

Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閘桿	密封面	填料
Z11H-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100	鍛鋼	鍛鋼	鉻不銹鋼	-
Z11H-160	鍛鋼	鍛鋼	鉻不銹鋼	-
Z11Y-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I	鉻鉬鋼	耐熱鋼或鉻不銹鋼	鉻鉬鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦鋼堆焊硬質合金	柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P

返回頁首 ⇑

【產品外形及結構尺寸】

Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
DN	R_c / in	L	D	H	H₁	D₀	重量/ kg
15	R_c ½	90	34	208	229	120	3.5
20	R_c ¾	100	44	244	275	140	5.7
25	R_c 1	110	48	261	296	160	6.9
32	R_c 1¼	120	56	270	310	160	8.5
40	R_c 1½	135	64	304	352	200	12.3
50	R_c 2	155	75	318	377	240	30

Z11Y PN25~PN160 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
DN	Rc / in	L	D	H	H₁	D₀	重量 / kg
15	R_c ½	80	34	142	155	100	1.9
20	R_c ¾	90	40	145	160	100	2.0
25	R_c 1	100	50	164	186	120	3.3
32	R_c 1¼	120	58	187	216	140	4.8
40	R_c 1½	130	66	215	250	160	6.7
50	R_c 2	140	78	244	276	180	9.6

產品概述
技術參數
安裝示意圖
現場案例

【產品說明】

Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥：手動、內螺紋連接、明桿楔式單閘板，Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金，公稱壓力 PN25~PN160，閥體材料為碳素鋼（Z11H-25~63 Z11Y-25~160）、鍛鋼（Z11H-100~160）、鉻鉬鋼（Z11Y-25I~63I）、鉻鎳鈦不銹鋼（Z11Y-25P~160P）的閘閥。

【產品性能參數】

Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z11H-25	25	2.5	≤425	水、蒸汽、油品
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450
Z11H-160	160	16	≤450
Z11Y-25	25	2.5	≤425	水、蒸汽、油品
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蝕性介質
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10.0
Z11Y-160P	160	16.0

返回頁首 ⇑

【產品零部件材料】

Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閘桿	密封面	填料
Z11H-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100	鍛鋼	鍛鋼	鉻不銹鋼	-
Z11H-160	鍛鋼	鍛鋼	鉻不銹鋼	-
Z11Y-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I	鉻鉬鋼	耐熱鋼或鉻不銹鋼	鉻鉬鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦鋼堆焊硬質合金	柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P

返回頁首 ⇑

【產品外形及結構尺寸】

Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
DN	R_c / in	L	D	H	H₁	D₀	重量/ kg
15	R_c ½	90	34	208	229	120	3.5
20	R_c ¾	100	44	244	275	140	5.7
25	R_c 1	110	48	261	296	160	6.9
32	R_c 1¼	120	56	270	310	160	8.5
40	R_c 1½	135	64	304	352	200	12.3
50	R_c 2	155	75	318	377	240	30

Z11Y PN25~PN160 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
DN	Rc / in	L	D	H	H₁	D₀	重量 / kg
15	R_c ½	80	34	142	155	100	1.9
20	R_c ¾	90	40	145	160	100	2.0
25	R_c 1	100	50	164	186	120	3.3
32	R_c 1¼	120	58	187	216	140	4.8
40	R_c 1½	130	66	215	250	160	6.7
50	R_c 2	140	78	244	276	180	9.6
