【閥門用途】

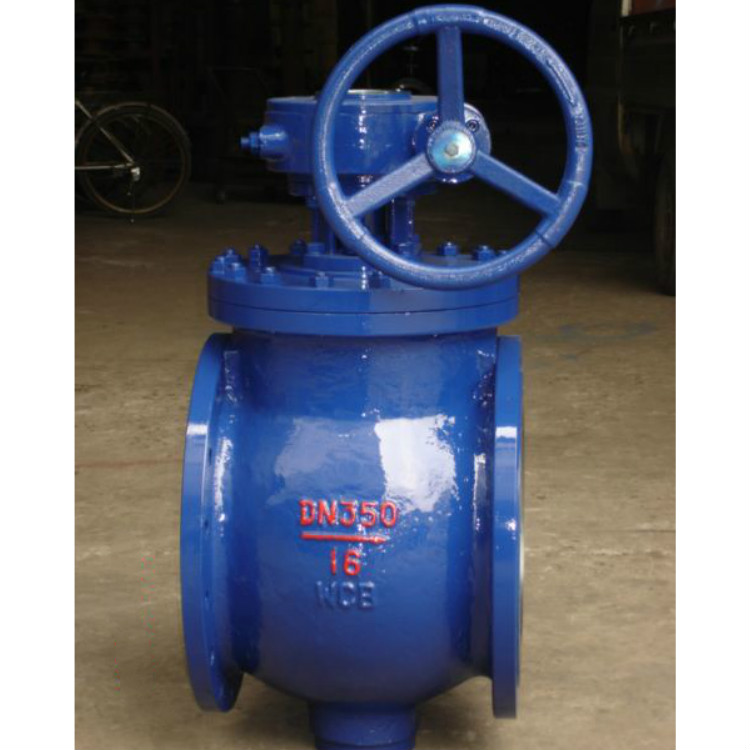

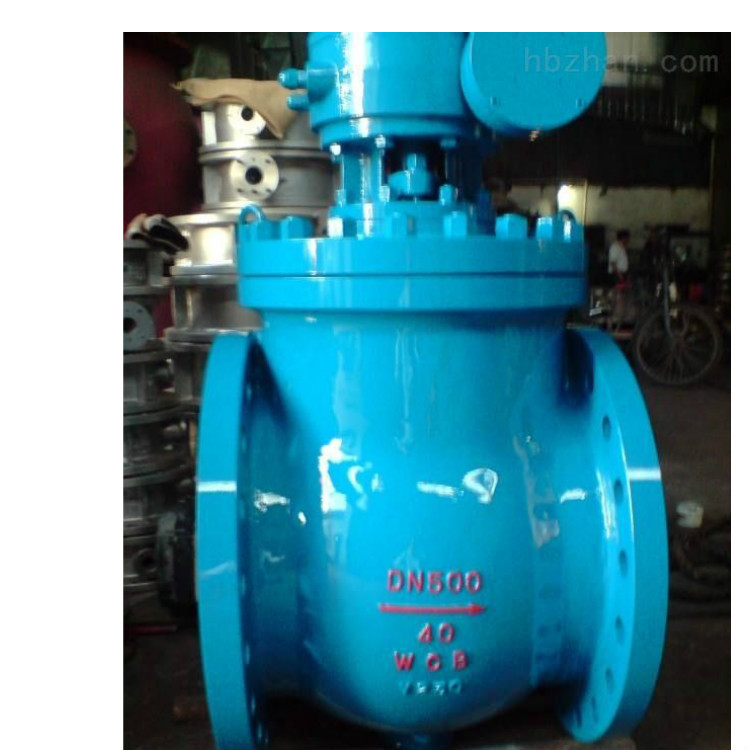

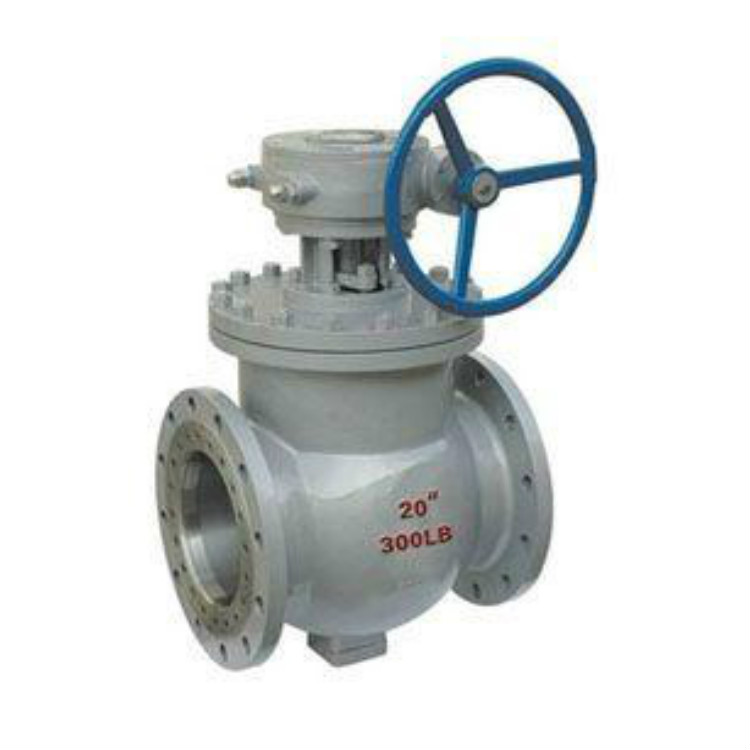

上裝式球閥系列產品是我公司消化吸收國外先進技術，并綜合我公司多年的設計制造經驗研制開發出來的新產品，技術水平達到國內一流，產品可與國際同行業相媲美。上裝式球閥廣泛應用在石油和天然氣管線上，及采油、煉油、石化、化工、化纖、冶金、電力、核電、食品和造紙等裝置中。
【閥門特點】
1、整體式閥體設計，上裝式耳軸固定支持，法蘭或?qū)雍附Y(jié)構;
2、INCONEL波紋彈簧使密封的金屬閥座向球移動，具有進口和出口雙向密封功能;
3、采用獨特的閥座可縮回技術，在線可更換球桿，閥桿密封圈金屬閥座及波紋彈簧，扭矩減少到最小，便于閥門操作;
4、便于維修，安裝方便，使用壽命長。閥門無需從管線上拆下來，即可維修和更換內件，延長了使用壽命;
5、力矩小，密封可靠，球形結構的閥座與普通球閥不一樣，可以自動調整密封位置;
6、預置驅動裝置平臺及螺孔，并符合IS05211的要求。根據用戶不同的要求，隨時可裝配驅動裝置;
7、閥門具有DBB雙阻塞泄放功能;
8、手動上裝式球閥采用高強度整體式球桿結構，確保了球體的精確定位;
9、閥桿采用防吹出保護結構，提高閥門操作的安全性。
【執行標準】
設計規范： GB/T 12237 API6 D API 608 BS 5351
結構長度： GB/T12221 ASME B16.10
法蘭連接： GB/T9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D
【性能參數】
| 工作壓力(MPa) | 1.6~42.0 (Calss150-Calss2500) |
| 口徑 | DN15-DN1200 1/2″-48″ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 球體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | PTFE RPTFE PEEK司太立合金 碳化鎢 鎳合金 Monel |
| 填料 | 柔性石墨 |
【結構示意圖】
注釋：1表示閥體，2表示排泄閥，3、6表示注脂閥，4表示螺母，5表示螺柱，7表示閥桿，8表示防火墊，9、20、22表示O型圈，10表示彈簧，11表示支撐圈，12、21表示墊片，13表示閥座，14表示密封圈，15表示下軸襯，16表示球體，17表示平面軸襯，18表示上軸襯，19表示閥蓋，23表示填料，24表示壓蓋，25表示螺釘，26表示鍵，27表示手柄。
【主要外形尺寸】
