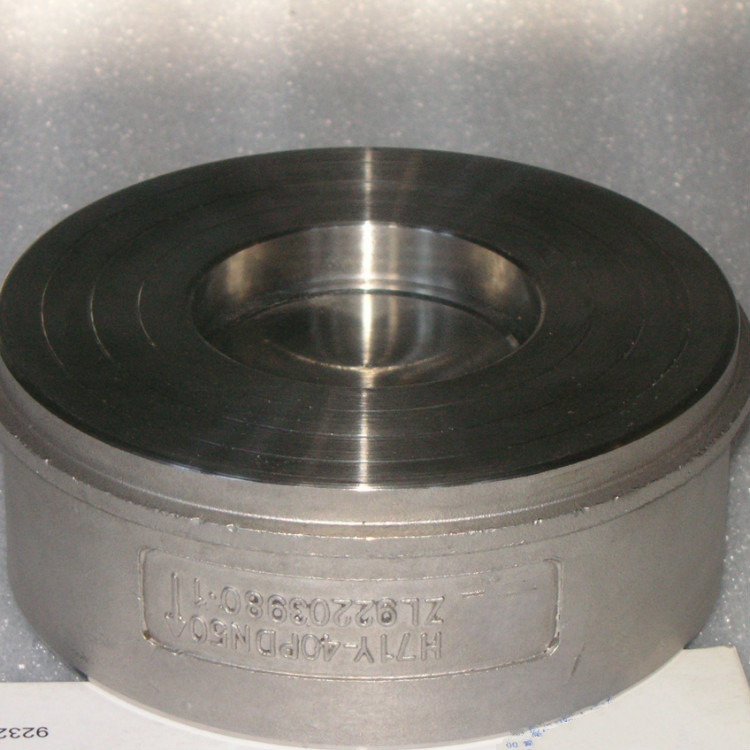

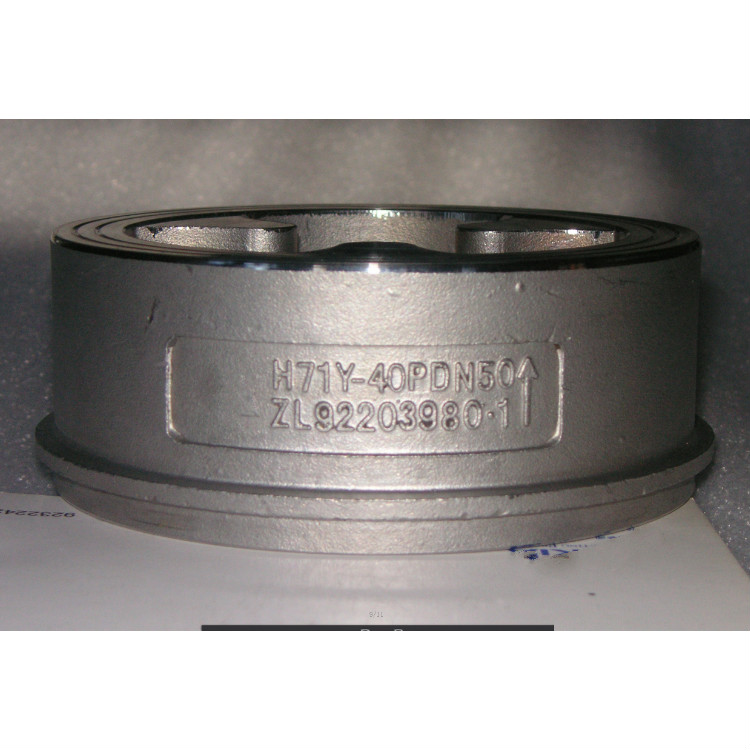

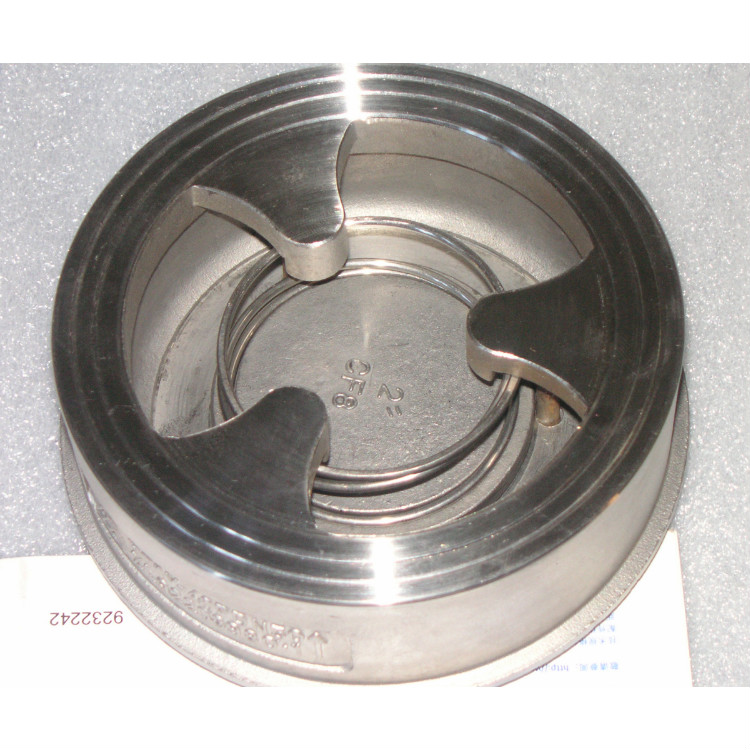

H71W/H型對夾升降式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，質量輕、體積小、結構短；水錘壓力小，閥瓣關閉快速；流體阻力小，流道通暢；動作靈敏，密封性能好。 | |
|
| 【 主要外形尺寸 】 |
公稱通徑 | L | D | 公稱通徑 | L | D | 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | 15 | 25 | 48 | 48 | 48 | 80 | 71 | 140 | 140 | 140 | 20 | 31.5 | 58 | 58 | 58 | 100 | 80 | 160 | 165 | 165 | 25 | 35.5 | 68 | 68 | 68 | 125 | 110 | 190 | 195 | 195 | 32 | 40 | 80 | 80 | 870 | 150 | 125 | 215 | 225 | 225 | 40 | 45 | 90 | 90 | 90 | 200 | 160 | 270 | 285 | 390 | 50 | 56 | 105 | 105 | 105 | 250 | 200 | 330 | 340 | 350 | 65 | 63 | 125 | 125 | 125 | 300 | 250 | 385 | 400 | 415 |
|
| 【 主要零件材料 】 |
型號 | 彈簧 | 閥瓣 | 閥門 | H71H-16C H71H-25C | 50CrVA | 25 | QT400-15 | H71W-25C H71W-40C | 1Cr18Ni9 | 1Cr13 | 2Cr13 | H71W-25P H71W-40P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
|
| 【 主要技術參數 】 |
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用溫度 | 殼體 | 密封 | H71H-16C | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸氣、油品等 | H71H-25C | 2.5 | 3.75 | 2.75 | ≤235℃ | H71W-25H | ≤300℃ | H71W-25P | ≤200℃ | 硝酸等腐蝕性介質 | H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | H71W-40P | ≤200℃ | 水、蒸氣 |
|
