一、產品[針型閥]的詳細資料：

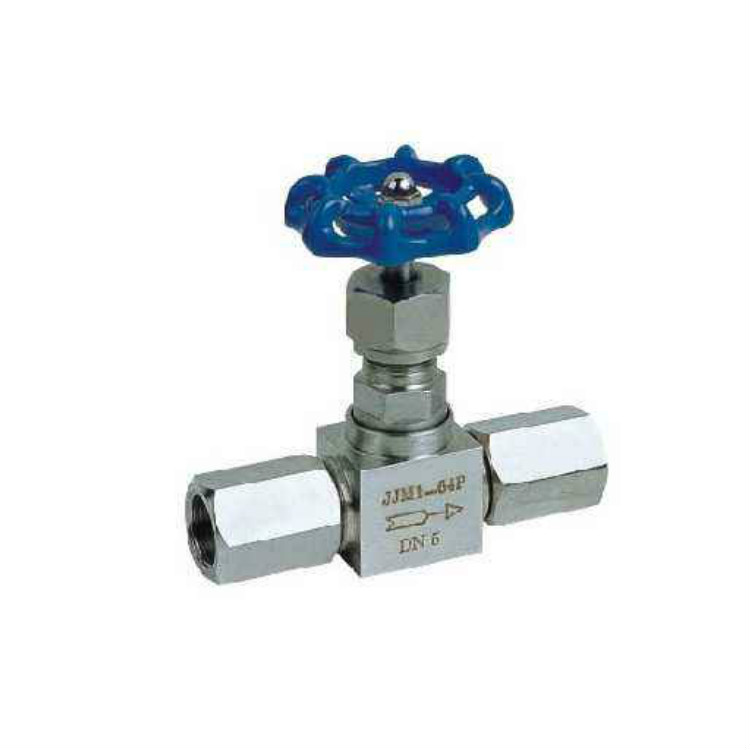

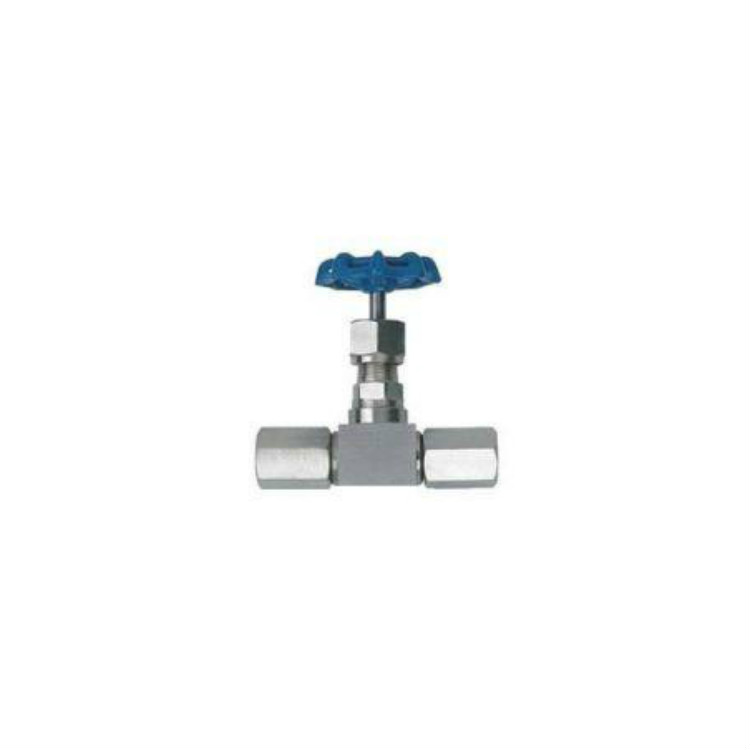

產品型號：JJM1-1.6(32)P型
產品名稱：針型閥
二、主要零件材料：
零件名稱 Part name
閥桿、閥蓋、螺栓 Body、Bonnet、Bolt
閥桿、閥瓣、密封墊Stem、Disc、Gasket
填料 Packing
墊片Gasket
手輪Handwheel
JJM1-160-DN5
鉻鎳不銹鋼 Cr. Ni Stainless steel
不銹鋼 Stainless stee
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
橡膠石棉板 Latex asbestos
優質碳鋼High grade carbon steel
三、主要性能規范：
型號 Type
公稱壓力PN Mpa
試驗壓力PS(Mpa)_Test pressure
工作壓力(Mpa) Working pressure
工作溫度(OC) Working temps.
適用介質Applicable medium
殼體 Shell
密封(液)Seal
密封(氣)Seal
16.0
24.0
17.6
0.6
P≤540OC
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、不銹鋼針型儀表閥主要外形及連接尺寸：
公稱直徑DN（mm）
尺寸 Dimension
重量Weight
L1
Do
L2
H
H1
L3
M2
M1
JJM1-160
5
116
65
85
98
105
40
M20×1.5
M20×1.5左
1.0
JJM1-1.6(32)P型不銹鋼針型儀表閥結構圖:
