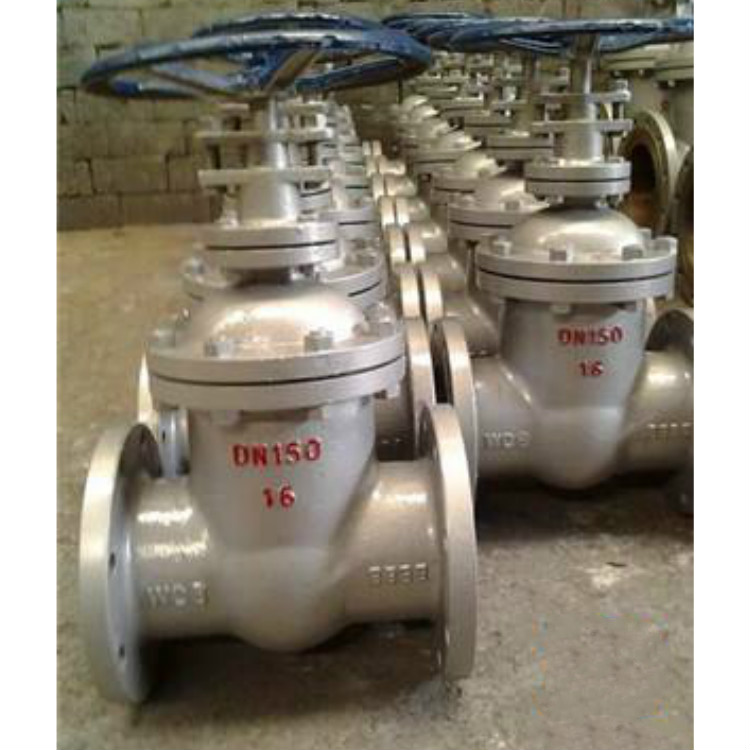

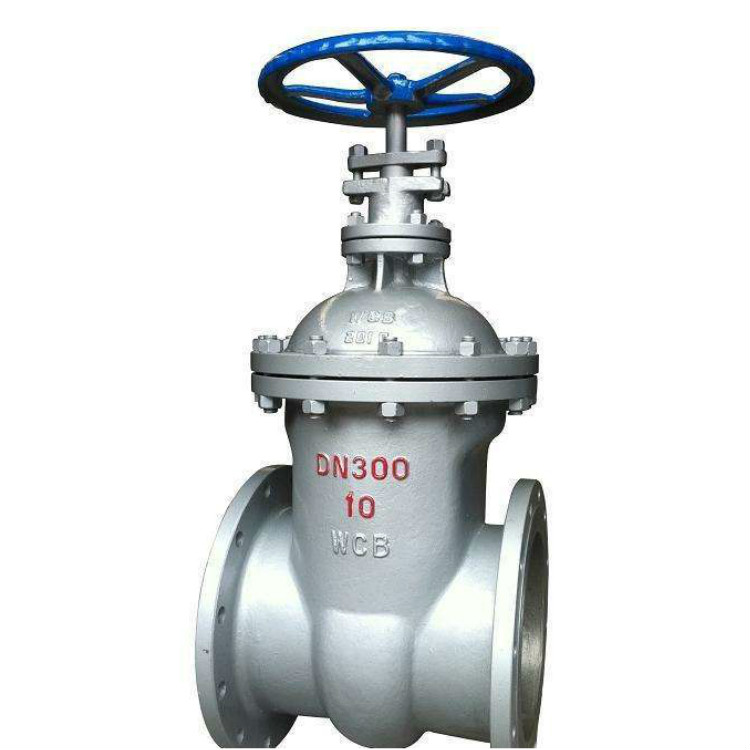

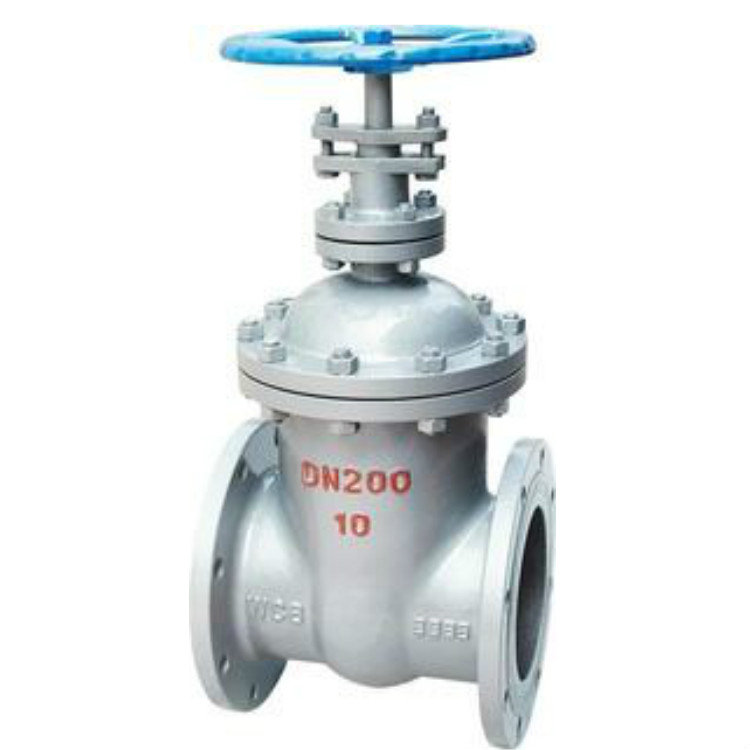

一、Z45H鑄鋼暗桿閘閥介紹：
Z45H低壓暗桿鑄鋼閘閥，替代傳統鑄鐵閥門，結構緊湊、設計合理、閥門剛性好，通道流暢、流阻系數小。型號為Z45H-10C、Z45H-16C。它的密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料、密封可靠、操作輕便靈活。
Z45H鑄鋼暗桿閘閥驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。廣泛適用于石油化工，冶金，水處理，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 |
| 密封 | 強度 |
| Z45H-10/16/25 | 1 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
| Z45W-10/16/25 |
| Z45T-10/16 |
| 型號 | 閥體、閥蓋、閘板 | 密封圈 | 閥 桿 | 填 料 |
| Z45H-10C | 灰鑄鐵、鑄鋼、304、316、316L不銹鋼 | 不銹鋼 | 碳鋼、不銹鋼 | 浸油石棉盤根 |
| Z45W-10P/R/RL |
| Z45T-10 |
| Z45T-16C |
| Z45W-16P/R/RL |
| Z45H-25C |
| Z45T-16 |
| Z45W-25P/R/RL |
四、Z45H暗桿鑄鋼閘閥的尺寸數據： | 口 徑 | PN10 | PN16 |
| DN（mm) | L | D | H | D0 | L | D | H | D0 |
| 40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
| 50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
| 65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
| 80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
| 100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
| 125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
| 150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
| 200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
| 250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
| 300 | 420 | 440 | 800 | 400 | 500 | 1145 | 560 | 400 |
| 350 | 450 | 500 | 950 | 400 | 550 | - | - | 400 |
| 400 | 480 | 565 | 1050 | 500 | 600 | - | - | 500 |
| 450 | 510 | 615 | 1175 | 500 | 650 | - | - | 500 |
| 500 | 540 | 670 | 1410 | 720 | 700 | - | - | 720 |
| 600 | 600 | 780 | 1550 | 720 | 750 | - | - | 720 |
| 700 | 660 | 895 | 1800 | 800 | - | - | - | 800 |
| 800 | 720 | 1010 | 2170 | - | - | - | - | - |
| 900 | 780 | 1110 | 2300 | - | - | - | - | - |
| 1000 | 840 | 1220 | 2600 | - | - | - | - | - |
| 1200 | 960 | 1450 | - | - | - | - | - | - |
