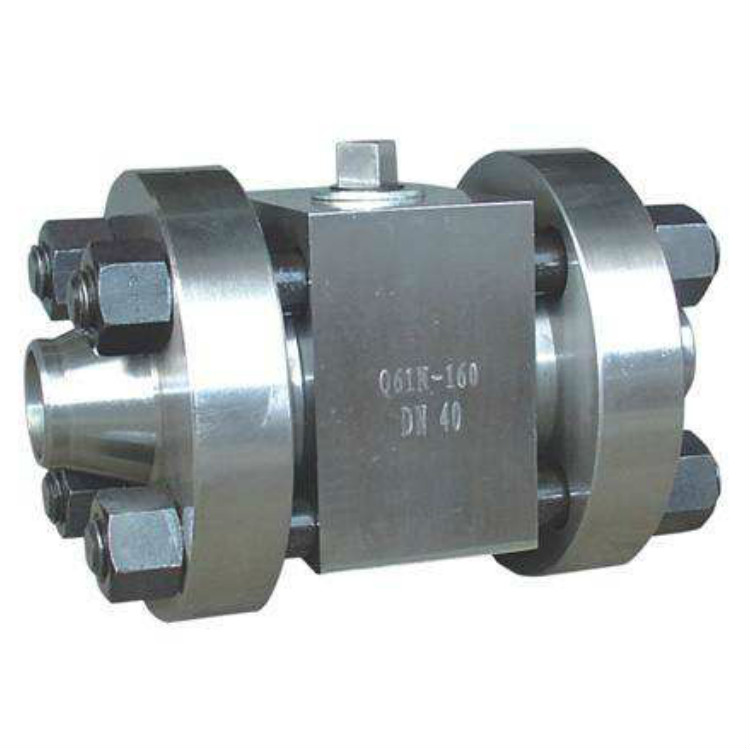

一、Q61N高壓球閥產品特征：
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
二、Q61N高壓球閥PN16MPa主要連接尺寸及重量：
型號 | 公稱壓力 | 尺寸 |
L | L1 | D | D1 | H | L0 |
Q61F/N-160 Q661F/N-160 | 10 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 |
20 | 191 | 81 | 110 | 29 | 75 | 250 |
25 | 205 | 95 | 115 | 36 | 80 | 250 |
32 | 230 | 110 | 150 | 43 | 96 | 300 |
40 | 260 | 120 | 170 | 49 | 111 | 400 |
50 | 330 | 140 | 200 | 61 | 128 | 400 |
65 | 360 | 150 | 225 | 80 | 180 | 500 |
80 | 380 | 160 | 270 | 105 | 200 | 600 |
100 | 430 | 188 | 320 | 118 | 245 | 800 |
三、Q61N高壓球閥PN32MPa主要連接尺寸及重量：
型號 | 公稱壓力 | 氣動裝置 | 尺寸 |
L | L1 | D | D1 | H | L0 |
Q61F/N-160 Q661F/N-320 | 10 | QD60 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | QD100 | 170 | 70 | 100 | 23 | 62 | 220 |
20 | QD100 | 191 | 81 | 110 | 29 | 75 | 250 |
25 | QD100 | 205 | 95 | 115 | 36 | 80 | 250 |
32 | QD150 | 230 | 110 | 150 | 43 | 96 | 300 |
40 | QD150 | 260 | 120 | 170 | 49 | 111 | 400 |
50 | QD150 | 330 | 140 | 200 | 61 | 128 | 400 |
65 | | 360 | 150 | 225 | 80 | 180 | 500 |
80 | | 380 | 160 | 270 | 105 | 200 | 600 |
100 | | 430 | 188 | 320 | 118 | 245 | 800 |
四、Q61N高壓球閥主要零件材料：
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | Q61N-160/320C Q661N-160/320C | A105、45 | 1C18Ni9Ti12Mo9Ti | 鑄鐵WCB | 聚四氟乙烯PTFE 增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL | 聚四氟乙烯PTFE 對位聚苯PPL |
硝酸類 | Q61N-160/320P Q661N-160/320P | 304/1C18Ni9Ti | 304/1C18Ni9Ti |
醋酸類 | Q61N-160/320R Q661N-160/320R | 316/1C18Ni9Ti12Mo2Ti | 316/1C18Ni9Ti12Mo2Ti |
五、Q61N高壓球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
