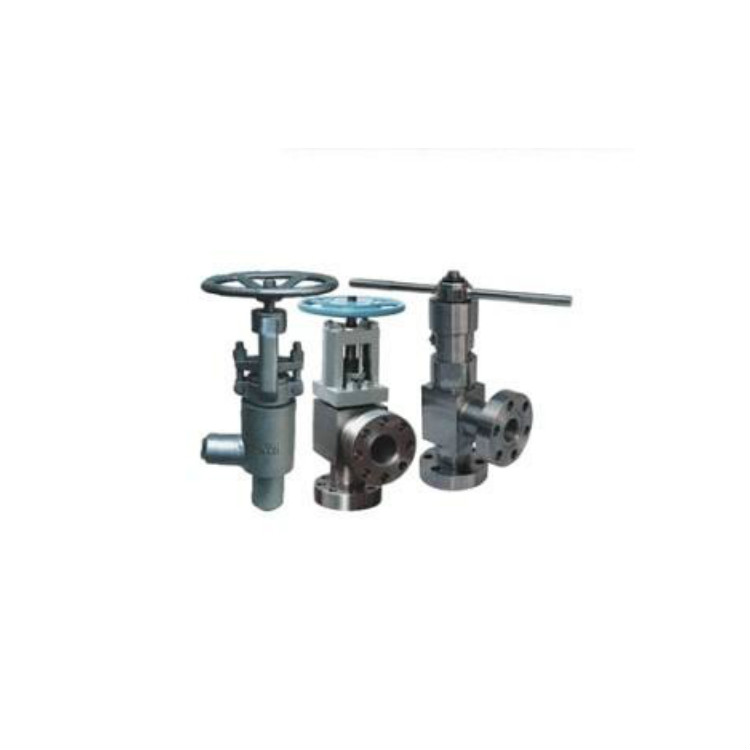

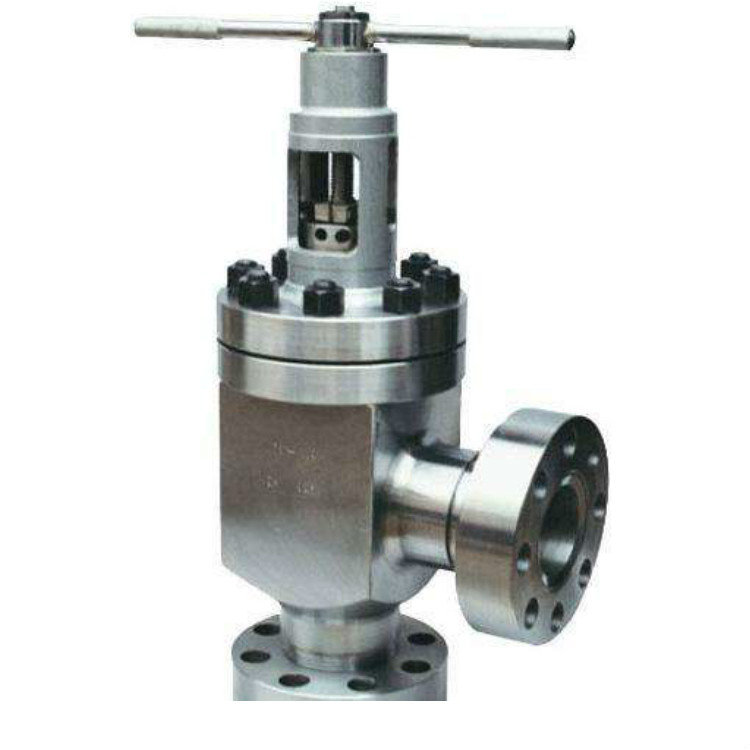

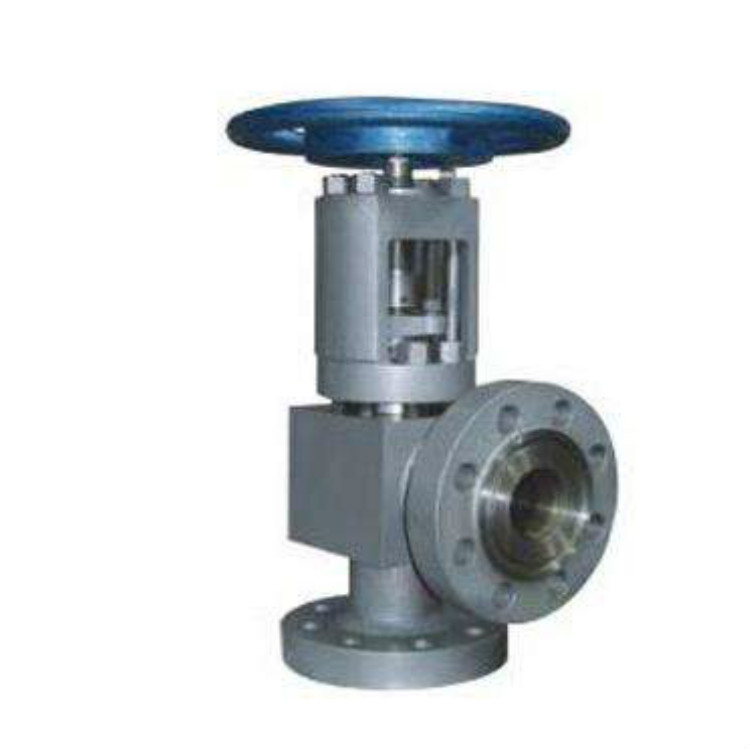

J44H/Y高壓角式截止閥

下一條：J61H/Y高壓焊接截止閥

上一條：J11W-16T不銹鋼內螺紋截止閥,不銹鋼絲扣截止閥

產品概況應用案例

【高壓角式截止閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

產品名稱	J44Y,J44H高壓角式截止閥
產品型號	J44Y、J44H、L44H、L44Y
公稱通徑	DN3-100
壓力范圍	1.6MPa-32.0MPa
閥體材質	鑄鋼、鍛鋼、不銹鋼

產品概述：

J44H、J44Y高壓角式截止閥、節流閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般用于氯化氫氣中、小口徑的管道。氯化氫閥門的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。

結構特點：

J44H、J44Y高壓角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
J44H、J44Y高壓角式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。J44H、J44Y高壓角式截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

設計與制造標準：

●角式截止閥設計與制造： GB12233
●角式截止閥法蘭尺寸：JB/T79 GB9113
●角式截止閥結構長度： GB12221
●角式截止閥檢驗與實驗： GB/T13927

主要性能規范：

公稱壓力PN	1.6	2.5	MPa
殼體試驗壓力PT	2.4	3.75
高壓密封試驗壓力	1.76	2.75
低壓氣密封試驗	0.5 - 0.7
適用介質	水、油品、蒸汽
適用溫度	≤425℃

主要外形尺寸：

型號	DN	L	D	D1	M	D2	Dn	Dn’	b	Z-φd	L0	H	H1	重量
J44H-320 L44H-320	3	60	70	42	M14×1.5	10	3	-	15	3-16	100	71	77	1.25
J44H-320 L44H-320	6	60	70	42	M14×1.5	10	6	-	15	3-16	150	80	94	1.25
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	15	16	20	3-18	200	268	288	6.2
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	15	17	20	3-18	200	268	288	6.8
型號	DN	L	D	D1	M	D2	Dn	Dn’	b	Z-φd	L0	H	H1	重量
J44Y-160 L44Y-160	25	120	105	68	M33×2	28	23	23	20	3-18	300	225	245	9.1
	32	135	115	80	M42×2	37	29	29	22	4-18	300	222	248	11
	40	165	165	115	M52×2	47	39	39	28	6-26	350	265	300	20
	50	190	165	115	M64×3	59	50	50	32	6-26	400	303	345	30
J44Y-320 L44Y-160	25	120	115	80	M42×2	35	23	23	22	4-18	300	225	245	10.8
	32	132	135	95	M48×2	41	29	29	25	4-22	300	222	248	13.5
	40	165	165	115	M64×3	58	39	42	32	6-26	350	265	300	23
	50	190	200	145	M80×3	70	50	53	40	6-29	400	303	345	39.2
GL44H-160 GL44Y-160	65	215	200	145	M80×3	73	60	65	40	6-29	710	430	490	81
	80	260	225	170	M100××3	93	75	80	50	6-33	810	520	600	138
	100	290	260	195	M125×4	115	95	99	60	6-36	850	595	685	223
GL44H-320 GL44Y-320	65	215	225	170	M100×3	90	60	68	50	6-33	710	430	490	93
	80	260	260	195	M125×4	112	75	85	60	6-36	810	520	600	158
	100	290	300	235	M155×4	130	95	103	75	8-39	850	595	285	228

聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的J44Y,J44H高壓角式截止閥產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！
