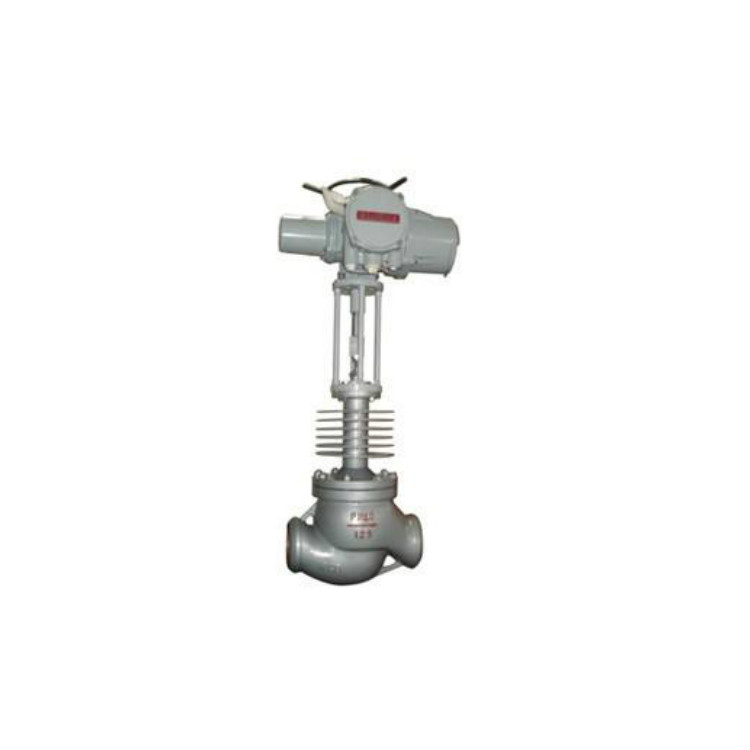

T967Y型電動調節閥概述
T967系列電動調節閥，籠式套筒柱塞閥芯?？沙惺茌^大壓差，工作時不易產生振動，調節性能好，使用壽命長，適用于鍋爐給水旁路管道上，調節給水流量。
T967Y型電動調節閥主要零件材料
| 序號 | 零件名稱 | 材料 |
| 1 | 閥體 | WCB |
| 2 | 閥芯 | 1Cr18Ni9Ti |
| 3 | 套筒 | 1Cr18Ni9Ti |
| 4 | 支架 | WCB |
| 5 | 閥桿 | 38CrMoALA |
T967Y型電動調節閥主要性能參數
| 型號 | 公稱通徑 DN(mm) | 設計壓差 ΔP(MPa) | 最大流通面積 (cm2) | 適用介質 | 工作溫度℃ | 工作行程 (mm) | 最大流量t/h | 電動執行器 |
| T967Y-200 | 20 | 4.5 | 4.87 | 水、蒸汽 | 425 | 16 | 15 | DKZ-310 |
| 25 | 4.5 | 5.3 | 16 | 18 |
| 32 | 4.5 | 5.9 | 16 | 21 |
| 40 | 3.92 | 6.38 | 25 | 28 |
| 50 | 3.92 | 6.83 | 25 | 35 |
| 80 | 3.7 | 9.57 | 40 | 55 | DKZ-410 |
| 100 | 3.7 | 15.2 | 40 | 100 |
| 150 | 3.32 | 21.4 | 60 | 190 | DKZ-510 |
| 175 | 3.32 | 29.83 | 60 | 280 |
T967Y型電動調節閥主要外形及連接尺寸
| 型號 | 公稱通徑 DN(mm) | L | H | H1 | D1 | D |
| T967Y-200 | 20 | 220 | 780 | 130 | 22 | 43 |
| 25 | 230 | 800 | 137 | 25 | 50 |
| 32 | 260 | 830 | 145 | 32 | 60 |
| 40 | 300 | 845 | 158 | 40 | 73 |
| 50 | 350 | 870 | 170 | 50 | 85 |
| 80 | 470 | 1050 | 195 | 93 | 125 |
| 100 | 550 | 1150 | 218 | 113 | 140 |
| 150 | 650 | 1270 | 260 | 166 | 193 |
| 175 | 700 | 1330 | 315 | 186 | 225 |
